產品名稱： |
動態平衡電動調節閥 |
| 產品類別： |
動態平衡閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【動態平衡電動調節閥EDRV】，是目前國內較大的《平衡閥》在線銷售服務商。公司集成優質的動態平衡電動調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
動態平衡電動調節閥EDRV原理作用：
|
平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
動態平衡電動調節閥是動態壓差平衡閥與電動調節閥的組合,相當于在一個電動機調節閥的進出水兩端設置了一個恒壓裝置,當系統壓力變化時使電動調節閥處于恒壓狀態,保證電動調節閥不會因系統壓力波動發生流量改變而調整閥門開度,從而增加了系統的水力穩定性。
①當進口壓力P1升高時，P1-P2增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，P1-P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能。
②當電動執行器接收控制信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化，。由于不管系統壓差P1-P3如何變化，P2、P3鍵的壓差P2-P3式中不變，因此對應于任意開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。
|
動態平衡電動調節閥EDRV性能特點：
|
①穩定：末端設備的流量變化不受系統壓力波動的影響，流量變化不相互干擾；
②節能：較傳統的系統節能6-20%；
③高效：大大地縮短了調試時間，系統運行具有高效率。
|
動態平衡電動調節閥EDRV技術參數：
|
①流量特性曲線：直線/等百分比；
②流量誤差≤5%；
③工作溫度：0--100℃。
|
閥門形式
|
型號
|
規格
|
壓差范圍（ KPa ）
|
流量范圍（m3/h）
|
工作壓力
|
流量誤差
|
流體溫度
|
|
二通
|
EDRV1
|
DN25
|
30～300
|
0.2～2.9
|
PN16
|
5%
|
0～100℃
|
|
EDRV2
|
DN32
|
30～300
|
0.5～4.7
|
|
EDRV3
|
DN40
|
30～300
|
1～7.7
|
|
EDRV4
|
DN50
|
30～300
|
2～12.1
|
|
EDRV5
|
DN65
|
30～300
|
3～20.4
|
|
EDRV6
|
DN80
|
30～300
|
5～30.8
|
|
EDRV7
|
DN100
|
30～300
|
10～45.3
|
|
EDRV8
|
DN125
|
30～300
|
15～70.7
|
|
EDRV9
|
DN150
|
30～300
|
20～101.8
|
|
EDRV10
|
DN150
|
40～400
|
30～110
|
|
動態平衡電動調節閥EDRV部件材質：
|
閥體：鑄鋼
|

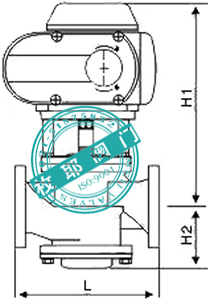

動態平衡電動調節閥EDRV外形尺寸：
|
|
閥門形式
|
型號
|
規格
|
外形尺寸
|
|
長（L）
|
下高（H2）
|
上高（H1）
|
|
二通
|
EDRV1
|
DN25
|
160
|
70
|
265
|
|
EDRV2
|
DN32
|
180
|
100
|
275
|
|
EDRV3
|
DN40
|
200
|
110
|
285
|
|
EDRV4
|
DN50
|
230
|
120
|
290
|
|
EDRV5
|
DN65
|
290
|
124
|
339
|
|
EDRV6
|
DN80
|
310
|
150
|
348
|
|
EDRV7
|
DN100
|
350
|
158
|
357
|
|
EDRV8
|
DN125
|
400
|
193
|
379
|
|
EDRV9
|
DN150
|
480
|
193
|
379
|
|
EDRV10
|
DN150
|
480
|
193
|
379
|
|

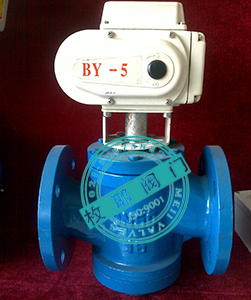

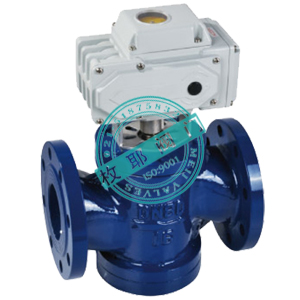

動態平衡電動調節閥EDRV產品實拍：
|
|
動態平衡電動調節閥EDRV檢測報告：
|
|
動態平衡電動調節閥EDRV使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②動態平衡電動調節閥EDRV安裝使用說明書下載。
|
動態平衡電動調節閥EDRV應用業績：
|
萬達廣場
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：動態平衡電動調節閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
