上海枚耶閥門有限公司主要銷售【上展式放料閥FLJ41H,HG5-89-1】，是目前國內較大的《放料閥》在線銷售服務商。公司集成優質的上展式放料閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量放料閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
上展式放料閥FLJ41H,HG5-89-1原理作用：
|
放料閥主要用于反應釜，儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。主要分為：上展式放料閥、下展式放料閥、放料球閥。適用于腐蝕性介質。上展式用于有攪拌器（除框式錨式）的反應釜放料；而下展式、柱塞式用于框式錨式攪拌器的反應釜放料。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。上展式放料閥為閥瓣向上運動閥門打開，打開時閥門需克服介質作用力，打開時較關閉力矩大。下展式、柱塞式放料閥為閥瓣(柱塞)向下運動閥門打開，打開時運動方向與介質作用力相同，因而打開時較關閉力矩小。
上展式放料閥，下展式放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。
|
上展式放料閥FLJ41H,HG5-89-1性能特點：
|
上展式放料閥為閥瓣向上運動閥門打開，打開時閥門需克服介質作用力，打開時較關閉力矩大。上展式用于有攪拌器(除框式錨式)的反應釜放料。
|
上展式放料閥FLJ41H,HG5-89-1技術參數：
|
公稱通徑：DN25-DN250
公稱壓力：1.0Mpa-2.5Mpa
設計制造：GB/T 12237
結構長度：HG/T 3704-2003；GB/T 12221；ASME B16.10
法蘭尺寸：HG20592-97；ANSI B16.5
試驗壓力：GB/T 13927-92；API1598
|
上展式放料閥FLJ41H,HG5-89-1部件材質：
|
|
零件名稱
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
WCB
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO2Ti
|
ZG00Cr17Ni14MO2
|
WCB
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
|

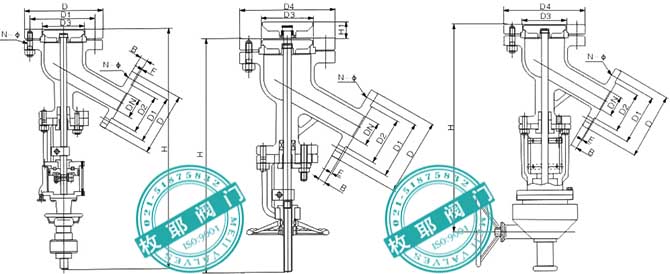

上展式放料閥FLJ41H,HG5-89-1外形尺寸：
|
|
公稱通徑
|
上法蘭
|
下法蘭
|
密封座
|
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
25
|
115
|
85
|
115
|
85
|
|
|
|
32
|
135
|
100
|
135
|
100
|
|
|
|
40
|
145
|
110
|
145
|
110
|
80
|
60
|
|
50
|
160
|
125
|
160
|
125
|
85
|
70
|
|
65
|
180
|
145
|
180
|
145
|
125
|
85
|
|
80
|
195
|
160
|
195
|
160
|
135
|
95
|
|
100
|
215
|
180
|
215
|
180
|
160
|
130
|
|
125
|
245
|
210
|
245
|
210
|
180
|
140
|
|
150
|
280
|
240
|
280
|
240
|
185
|
165
|
|
200
|
335
|
295
|
335
|
295
|
|
|
|

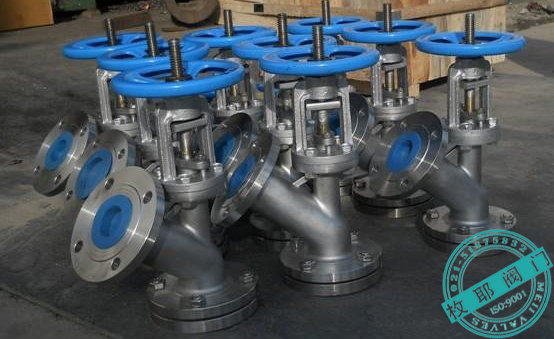

上展式放料閥FLJ41H,HG5-89-1產品實拍：
|
|
上展式放料閥FLJ41H,HG5-89-1檢測報告：
|
|
上展式放料閥FLJ41H,HG5-89-1使用說明：
|
①放料閥安裝前，應取下出口端封頭，檢查閥內腔及閥瓣、閥座和閥桿等內件是否有污物附著，擦洗閥瓣和閥座兩密封面；
②按設計的連接方式將放料閥固定在管路上，固接時不應使閥體承受較大的拉、壓、彎曲或扭曲應力；
③放料閥操作即是開啟和關閉，對手動放料閥，手輪上標出啟閉方向指示箭頭和文字，在閥上同時設置開度指示器，順時針方向旋轉手輪，放料閥關閉，逆時針方向旋轉手輪，則放料閥開啟，開度指示器可指明放料閥的啟閉狀態；
④關閉時應用力關緊，以防止內漏，不允許在閥內帶壓狀態下更換填料，但可適當壓縮填料；
⑤開啟初和關閉終時所需啟閉力矩較大，啟閉放料閥時只允許一個人雙手握住手輪邊緣用力旋轉手輪，絕不允許使用杠桿或其它工具增大啟閉力矩，以防止損壞手輪、閥桿或閥桿螺母等零部件；
⑥上展式放料閥FLJ41H,HG5-89-1安裝使用說明書下載。
|
上展式放料閥FLJ41H,HG5-89-1應用業績：
|
南京生物藥業反應釜
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：上展式放料閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
