產品名稱： |
電動三通合流(分流)調節閥 |
| 產品類別： |
電動調節閥
|
| 聯系電話： |
021-51875832
|
| 聯系傳真： |
021-51870287 |
| 聯系手機： |
189 1688 8167 |
| 企業郵箱： |
tooezg@126.com |
上海枚耶閥門有限公司主要銷售【電動三通合流(分流)調節閥ZAZQ,ZAZX】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的電動三通合流(分流)調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
電動三通合流(分流)調節閥ZAZQ,ZAZX原理作用：
|
調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，電動三通合流(分流)調節閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
ZAZQ，ZAZX電動三通合流(分流)調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mADC或4-20mADC驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體，分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。
|
電動三通合流(分流)調節閥ZAZQ,ZAZX性能特點：
|
可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
|
電動三通合流(分流)調節閥ZAZQ,ZAZX技術參數：
|
公稱通徑：DN25-DN300
|
公稱通徑
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
流量特性
|
直線
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差Mpa
|
1.6
|
1.0
|
2.5
|
1.6
|
1.5
|
1.0
|
0.65
|
0.4
|
0.3
|
0.16
|
0.26
|
0.18
|
美國ANSI B16.104-1976調節閥的泄漏量標準
|
泄漏等級
|
較大允許泄漏量
|
試驗介質
|
試驗壓力
|
|
Ⅱ
|
0.5%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅲ
|
0.1%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅳ
|
0.01%額定Cv
|
10℃~52℃的空氣或水
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
Ⅴ
|
每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水
|
10℃~52℃的水
|
較大工作壓差ΔP
|
|
Ⅵ
|
閥門公稱通徑
|
ml/min
|
氣泡數/min
|
10℃~52℃的空氣或氮?dú)?/span>
|
較大工作壓差ΔP或50Lb/in2的壓差，取較低者
|
|
in
|
mm
|
|
1
|
25
|
0.15
|
1
|
|
1.5
|
38
|
0.30
|
2
|
|
2
|
51
|
0.45
|
3
|
|
2.5
|
64
|
0.60
|
4
|
|
3
|
76
|
0.90
|
6
|
|
4
|
102
|
1.70
|
11
|
|
6
|
152
|
4.00
|
27
|
|
8
|
203
|
6.75
|
45
|
GB/T4213-92調節閥的泄漏量標準
|
泄漏等級
|
較大允許泄漏量
|
試驗介質、壓力和程序
|
|
Ⅰ
|
-
|
由制造廠與用戶商定（一般由設計保證）
|
|
Ⅱ
|
0.5%×閥額定容量，L/h
|
1、試驗介質為5℃~40℃的清潔氣體（空氣或氮?dú)猓┗蛞后w（水或煤氣）。
2、試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。
3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。
4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。
5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
|
|
Ⅲ
|
0.1%×閥額定容量，L/h
|
|
Ⅳ
|
0.01%×閥額定容量，L/h
|
|
Ⅳ-S 1
|
0.05%×閥額定容量，L/h
|
|
Ⅴ
|
1.8×10的負三次方Δp.d，L/h
|
|
Ⅵ
|
3×10的負三次方Δp×下表中，L/h
|
|
|
閥座直徑
|
允許泄漏量
|
|
ml/min
|
氣泡數/min
|
|
25
|
0.15
|
1
|
|
40
|
0.30
|
2
|
|
50
|
0.45
|
3
|
|
65
|
0.60
|
4
|
|
80
|
0.90
|
6
|
|
100
|
1.70
|
11
|
|
150
|
4.00
|
27
|
|
200
|
6.75
|
45
|
|
250
|
11.10
|
-
|
|
300
|
16.00
|
-
|
|
350
|
21.60
|
-
|
|
400
|
28.40
|
-
|
|
電動三通合流(分流)調節閥ZAZQ,ZAZX部件材質：
|
|
閥體材料
|
材料牌號
|
公稱壓力
|
適用溫度范圍
|
|
常溫型
|
熱片型
|
|
鑄鋼
|
ZG230-450
|
4.0Mpa；6.4Mpa
|
-40℃~250℃
|
-40℃~450℃
|
|
鑄不銹鋼
|
ZG1Cr18Ni9Ti
|
4.0Mpa；6.4Mpa
|
-40℃~250℃
|
-60℃~450℃
|
|

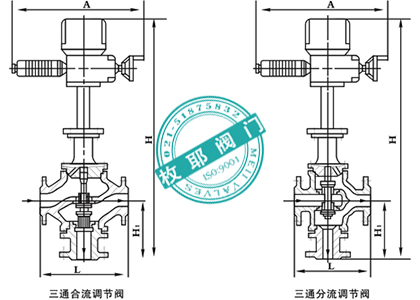

電動三通合流(分流)調節閥ZAZQ,ZAZX外形尺寸：
|
公稱
通徑
|
A
|
L
|
H
|
H1
|
|
分流
|
合流
|
PN
16
|
PN
40
|
PN
40
|
分流
|
合流
|
PN
16
|
PN
40
|
PN
40
|
PN
16
|
PN
40
|
PN
40
|
|
普通
|
熱片型
|
普通
|
熱片型
|
|
25
|
520
|
490
|
185
|
190
|
200
|
|
|
715
|
865
|
|
|
|
140
|
150
|
160
|
|
32
|
520
|
490
|
200
|
210
|
210
|
|
|
721
|
871
|
|
|
|
150
|
160
|
170
|
|
40
|
520
|
490
|
220
|
230
|
235
|
|
|
733
|
883
|
|
|
|
160
|
170
|
180
|
|
50
|
520
|
490
|
250
|
255
|
265
|
|
|
748
|
898
|
|
|
|
180
|
190
|
200
|
|
65
|
520
|
520
|
275
|
285
|
295
|
|
|
839
|
999
|
|
|
|
200
|
220
|
220
|
|
80
|
520
|
520
|
300
|
310
|
320
|
872
|
1032
|
842
|
1002
|
225
|
250
|
265
|
210
|
230
|
240
|
|
100
|
520
|
520
|
350
|
355
|
370
|
896
|
1056
|
846
|
1006
|
245
|
275
|
285
|
220
|
250
|
260
|
|
125
|
520
|
520
|
410
|
425
|
440
|
947
|
1162
|
897
|
1112
|
285
|
320
|
325
|
260
|
300
|
300
|
|
150
|
520
|
520
|
450
|
460
|
475
|
947
|
1162
|
897
|
1112
|
305
|
340
|
340
|
280
|
320
|
320
|
|
200
|
520
|
520
|
550
|
560
|
570
|
965
|
1180
|
905
|
1120
|
350
|
400
|
410
|
320
|
380
|
380
|
|
250
|
520
|
520
|
670
|
740
|
750
|
|
|
|
|
|
|
|
|
|
|
|
300
|
520
|
520
|
770
|
805
|
820
|
|
|
|
|
|
|
|
|
|
|
|

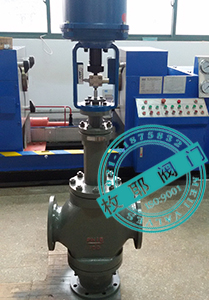

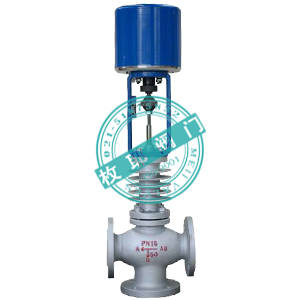

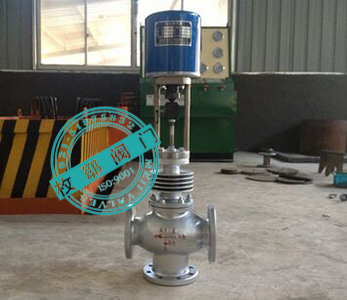

電動三通合流(分流)調節閥ZAZQ,ZAZX產品實拍：
|

|
電動三通合流(分流)調節閥ZAZQ,ZAZX檢測報告：
|
|
電動三通合流(分流)調節閥ZAZQ,ZAZX使用說明：
|
①必按照閥體上流動方向的箭頭安裝調節閥；
②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
⑤電動三通合流(分流)調節閥ZAZQ,ZAZX安裝使用說明書下載。
|

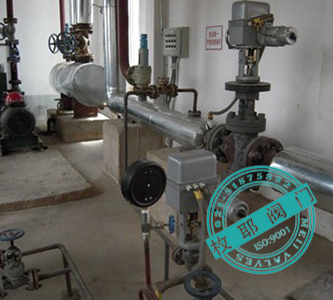

電動三通合流(分流)調節閥ZAZQ,ZAZX應用業績：
|
①用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：
a、閥門名稱及型號（如：電動三通合流(分流)調節閥）
b、閥門公稱通徑DN
c、閥門公稱壓力Mpa
d、閥門介質溫度℃
e、閥門連接方式（螺紋、法蘭、對夾等）
f、閥門傳動方式（手動、蝸輪、電動、氣動等）
g、閥體材質或部件材質（塑料、黃銅、鑄鐵、碳鋼、不銹鋼等）
h、閥門設計標準（國標GB、美標ANSI、德標DIN、日本JIS等）
i、閥門Kv/Cv值（此項針對于調節閥系列）
j、其它未列說明且用戶覺得必要的參數
②我司根據用戶提供的參數，選出相對應的閥門產品，并報以最優惠的價格及交貨周期。
③經雙方一致確認無誤的情況下擬定合同文件。
④貨到工地現場安裝調試運行后，我司提供相應的售后服務。
