上海枚耶閥門有限公司主要銷售【氣動活塞快速切斷閥ZSQ,ZQGP】，是目前國內較大的《調節閥》在線銷售服務商。公司集成優質的氣動活塞快速切斷閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量調節閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。

氣動活塞快速切斷閥ZSQ,ZQGP原理作用：

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。按配執行機構使用的動力可分為：氣動調節閥，氣動活塞快速切斷閥，液動調節閥，自力式調節閥；按功能和特性分為：線性特性，等百分比特性，拋物線特性；按行程特點可分為：直行程，角行程。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。流通能力Cv值(1Cv=1.167Kv)是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h。
ZSQ，ZQGP氣動活塞快速切斷閥由活塞式氣動執行機構與切斷閥組成，氣動切斷閥采用直通單座型式，DN20以內閥芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動快速切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速嚴密關閉，快速放空的自動控制系統中。

氣動活塞快速切斷閥ZSQ,ZQGP性能特點：

ZSQ，ZQGP氣動活塞快速切斷閥具有結構簡單、牢固和工作可靠、維修方便和防火、防爆的優點，廣泛應用于石油、化工、電力、輕紡等行業的自動化控制系統中。

氣動活塞快速切斷閥ZSQ,ZQGP技術參數：

公稱通徑	20	25	32	40	50	65	80	100	125	150	200
氣缸直徑	81			116		135	156		205	252
信號壓力(Mpa)	400-600
流量特性	快開
行程	8			12		20		25	40		50
額定流量系數(Kv)	8	12	17	29	43	70	110	165	270	440	690
允許泄漏量(ml/min)	0(軟密封)；Ⅵ級（硬密封 GB/T4213-92）
切段時間	≤1.5s					≤2.5s			≤3.5s
工作溫度(℃)	-20~200（常溫型）；-60~550（高溫型）；-250~-60（低溫型）
流量特性	快開（on-off）
允許壓差(Mpa)	6.4			4.8	3.0	1.6	1.6	1.0	0.8	0.8	0.55

美國ANSI B16.104-1976調節閥的泄漏量標準

泄漏等級	較大允許泄漏量				試驗介質	試驗壓力
Ⅱ	0.5%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅲ	0.1%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅳ	0.01%額定Cv				10℃~52℃的空氣或水	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
Ⅴ	每英寸公稱通徑和每磅/英寸2壓差時，允許有0.0005ml/min的漏水				10℃~52℃的水	較大工作壓差ΔP
Ⅵ	閥門公稱通徑		ml/min	氣泡數/min	10℃~52℃的空氣或氮氣	較大工作壓差ΔP或50Lb/in2的壓差，取較低者
	in	mm	ml/min	氣泡數/min
	1	25	0.15	1
	1.5	38	0.30	2
	2	51	0.45	3
	2.5	64	0.60	4
	3	76	0.90	6
	4	102	1.70	11
	6	152	4.00	27
	8	203	6.75	45

GB/T4213-92調節閥的泄漏量標準

泄漏等級	較大允許泄漏量			試驗介質、壓力和程序
Ⅰ	-			由制造廠與用戶商定（一般由設計保證）
Ⅱ	0.5%×閥額定容量，L/h			1、試驗介質為5℃~40℃的清潔氣體（空氣或氮氣）或液體（水或煤氣）。 2、試驗壓力A程序為：當閥的允許壓差＞350KPa時，試驗壓力均按350KPa做，＜350KPa時按允許壓力差做。B程序按閥的較大工作壓差做。試驗信號壓力應確保閥處于關閉狀態。 3、在A程序時，氣開閥執行機構信號壓力為零；氣關閥執行機構信號壓力為輸入信號上限值加20KPa；兩位式閥執行機構信號壓力應為設計規定值。 4、在B程序時，執行機構信號壓力均為設計規定值。試驗介質應按規定流向加入閥內，閥出口可直接通大氣或連接出口通大氣的低壓頭損失的測量裝置，當確認閥前和下游各連接管完全充滿介質后方可測取泄漏量。 5、每分鐘氣泡數是用外徑6mm、壁厚1mm的管子垂直浸入水下5-10mm深度的條件下測得的，管端表面應光滑，無倒角和毛刺。
Ⅲ	0.1%×閥額定容量，L/h
Ⅳ	0.01%×閥額定容量，L/h
Ⅳ-S 1	0.05%×閥額定容量，L/h
Ⅴ	1.8×10的負三次方Δp.d，L/h
Ⅵ	3×10的負三次方Δp×下表中，L/h
	閥座直徑	允許泄漏量
	閥座直徑	ml/min	氣泡數/min
	25	0.15	1
	40	0.30	2
	50	0.45	3
	65	0.60	4
	80	0.90	6
	100	1.70	11
	150	4.00	27
	200	6.75	45
	250	11.10	-
	300	16.00	-
	350	21.60	-
	400	28.40	-

氣動活塞快速切斷閥ZSQ,ZQGP部件材質：

零件名稱	材料屬性
閥體	HT200；ZG230-450；ZG1Cr18Ni9；ZG0Cr18Ni12Mo2Ti

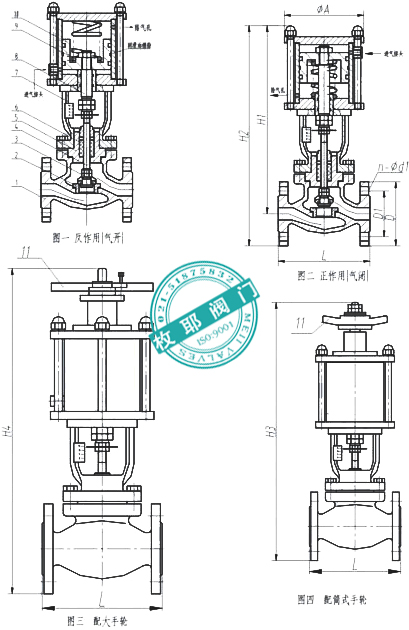

氣動活塞快速切斷閥ZSQ,ZQGP外形尺寸：

常溫型（PN16）

DN	L	H1	H2	H3	H4	ΦA(chǔ)	D	D1
20	150	311	363.5	433.5	540	125	105	75
25	160	311	368.5	443.5	545	125	115	85
32	180	311	381	456	560	125	140	100
40	200	336	411	501	590	170	150	110
50	230	336	418.5	508.5	600	170	165	125
65	290	422	514.5	624.5	695	182	185	145
80	310	425	525	635	705	220	200	160
100	350	425	535	645	715	220	220	180
125	400	677	802	940	940	258	2502	210
150	480	695	837	990	990	350	285	240
200	600	760	930	1035	1035	350	340	295

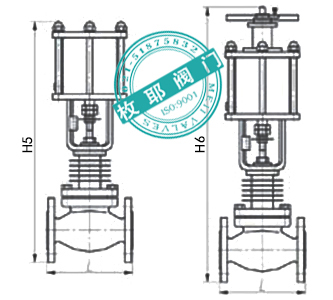

高溫型（PN16）

DN	20	25	32	40	50	65	80	100	125	150	200
H5	443.5	448.5	461	491	498.5	604.5	615	625	700	852.5	895
H6	620	625	640	670	680	785	795	805	940	1090	1135

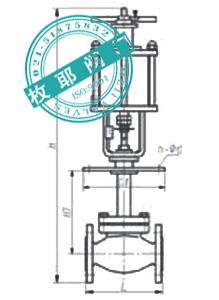

低溫型（PN16）

公稱通徑	L	-100℃~-200℃		-250℃
公稱通徑	L	H7	H	H7	H
20	150	700	1225	900	1425
25	160	700	1280	900	1480
32	180	700	1290	900	1490
40	200	700	1410	900	1610
50	230	700	1435	900	1635
65	290	800	1650	1000	1850
80	310	800	1665	1000	1865
100	350	800	1665	1000	1665
125	400	900	2040	1100	2240
150	480	900	2050	1100	2250
200	600	900	2080	1100	2280

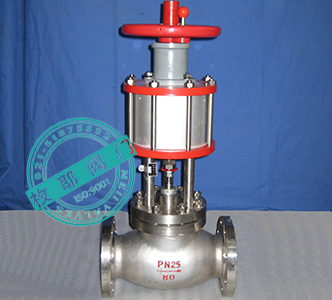

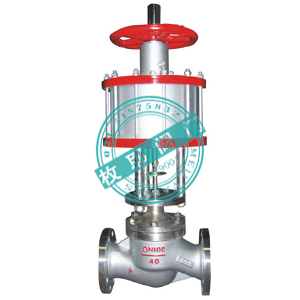

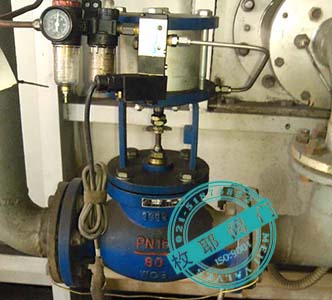

氣動活塞快速切斷閥ZSQ,ZQGP產品實拍：

氣動活塞快速切斷閥ZSQ,ZQGP檢測報告：

氣動活塞快速切斷閥ZSQ,ZQGP使用說明：

①必按照閥體上流動方向的箭頭安裝調節閥；
②初次安裝應先沖洗管道后裝調節閥，閥前應安裝過濾器；
③閥體要避免因前后配管或調和的法蘭嚴重不同軸而受到過大的應力；
④閥較好正立垂直安裝在管道上，閥自重較大和有震動場合應加支承架；
⑤氣動調節閥可配附件：定位器、手輪機構、空氣過濾減壓器、保位閥；
⑥氣動活塞快速切斷閥ZSQ,ZQGP安裝使用說明書下載。
